Продолжая тему JIT-компиляции .NET’a, сегодня мы рассмотрим диспетчеризацию методов у интерфейсов, generics (как классов, так и отдельных методов вместе с реальными сигнатурами); производить отладку релизных сборок с оптимизациями; разберемся с истинным предназначением типа System.__Canon (это не то, что Вы подумали).

Настройка среды

Прежде чем двигаться дальше, нам необходимо подготовить Visual Studio для отладки релизных сборок.

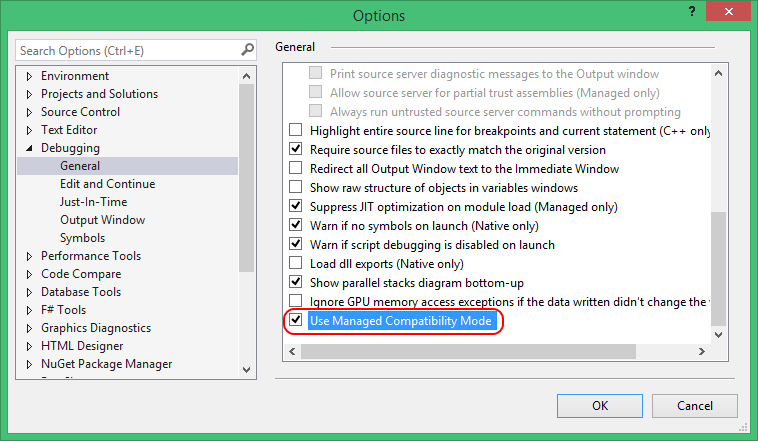

Использовать будем VS 2013, поэтому для использования SOS.dll придется включить compatibility mode: >Tools -> Options -> Debugging -> General

Далее снимем галочки здесь же с:

  • Suppress JIT optimization on module load
  • Enable Just My Code

Также необходимо включить поддержку Native Debugging:

Project Settings -> Debug -> Enable native code debugging

Теперь приступим к нашим исследованиям.

Interface dispatch stubs (Virtual Stub Dispatch)

CLR постоянно проводит мониторинг всех участков кода. Имеет несколько стратегий по обновлению нативного кода методов. Именно так – не только HotSpot в Java имеет такой функционал, или же современные JS-движки.

Такой функционал появился в CLR 2.0 еще в 2006 году. И…остался во многом в таком же виде + новые эвристики.

Особенно “бдительно” среда следит за интерфейсами. Надеюсь, Вы уже настроили студию для дебага релизного кода.

Рассмотрим пример:

class Program
{
    static void Main(string[] args)
    {
        ICallable target = new FirstCallableImpl();
        CallInterface(target);

        ICallable target2 = new SecondCallableImpl();
        CallInterface(target2);
    }

    [MethodImpl(MethodImplOptions.NoInlining)]
    private static void CallInterface(ICallable callable)
    {
        for (int i = 0; i < 1000000; i++)
        {
            callable.DoSomething(); // place breakpoint
        }
    }
}

interface ICallable
{
    void DoSomething();
}

class FirstCallableImpl : ICallable
{
    public void DoSomething()
    {

    }
}

class SecondCallableImpl : ICallable
{
    public void DoSomething()
    {

    }
}

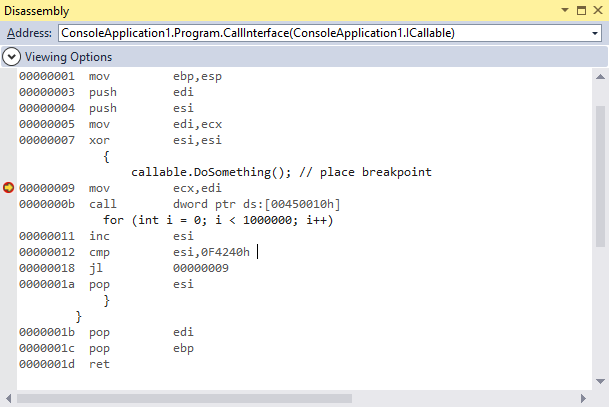

Запустим отладку. Далее откроем окно Disassembly (Debug -> Windows -> Disassembly).

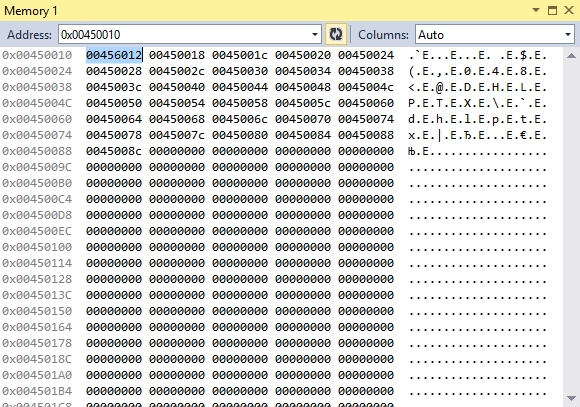

Рассмотрим инструкцию call dword ptr ds:[00450010h]. Чтобы узнать значение по адресу 0x00450010 откроем окно памяти (Debug -> Windows-> Memory-> Memory1).

На данном этапе JIT еще не создал необходимый узел вызова, пока что среда сама производит «интерпретацию» вызова метода интерфейса (это значит, происходит линейный поиск требуемого метода в рантайме).

Однако позволим еще 2 раза выполниться этому коду и увидим, что значение адреса 0x0450010 изменилось:

Для инспекции значения 00457012 загрузим SOS.dll:

Immediate window -> .load sos

!u 00457012
Unmanaged code
00457012 813908314400     cmp         dword ptr [ecx],443108h
00457018 0F85F32F0000     jne         0045A011
0045701E E9BD901D00       jmp         006300E0

Инструкция jmp 006300E0 представляет собой вызов требуемого метода интерфейса. Проверим:

!u 006300E0
Normal JIT generated code
ConsoleApplication1.FirstCallableImpl.DoSomething()
Begin 006300e0, size 1
>>> 006300E0 C3               ret

Так… С методом понятно, но что же за сравнение происходит в инструкции cmp dword ptr [ecx],443108h?

!DumpMT 443108
EEClass: 00441378
Module: 00442c5c
Name: ConsoleApplication1.FirstCallableImpl
mdToken: 02000004  (C:\*path to project*\InterfaceStubsTest.exe)
BaseSize: 0xc
ComponentSize: 0x0
Number of IFaces in IFaceMap: 1
Slots in VTable: 6

Ага! Сравниваем this на соответствие типу FirstCallableImpl(т.е. MethodTable) и при значении true вызываем метод FirstCallableImpl.DoSomething(). Инструкция jne 0045A011 представляет собой fallback на линейный поиск, как и было до кэширования.

Когда дело дойдет до вызова следующего типа — SecondCallableImpl, то все так же будет проверяться в узле вызова именно FirstCallableImpl, а не SecondCallableImpl.

Но это же неэффективно! Именно поэтому, по достижению определенного количества итераций вызова кода, среда просто заменит данный узел вызова с кэшем на (как Вы уже догадались) линейный поиск. >Кэширование весьма эффективно, если мы вызываем методы у коллекций, например.

Generic types stubs

Выход CLR 2.0 вместе с generics ознаменовал существенные изменения в среде исполнения. Если до этого для описания конкретного типа “хватало” лишь структуры EEClass, то теперь связка структура EEClass+MethodTable представляет собой текущий тип.

Более того, для List<string> и List<int> разными будут даже EEClass (про code-sharing будет чуть ниже).

Рассмотрим пример:

class Program
{
    static void Main(string[] args)
    {
        var refTypeHolder = new HolderOf<object>(null);
        var intTypeHolder = new HolderOf<int>(0);

        // call JIT
        refTypeHolder.GetPointer();
        intTypeHolder.GetPointer();

        Console.Read(); // place breakpoint
    }
}

class HolderOf<T>
{
    private readonly T _pointer;

    public HolderOf(T pointer)
    {
        _pointer = pointer;
    }

    public T GetPointer()
    {
        return _pointer;
    }
}

Для инспекции используем команду !dumpheap:

.load sos.dll

!dumpheap -type HolderOf
PDB symbol for mscorwks.dll not loaded
 Address       MT     Size
02d332c8 00f531e0       12
02d332d4 00f53268       12
total 2 objects
Statistics:
      MT    Count    TotalSize Class Name
00f53268        1           12 ConsoleApplication1.HolderOf``1[[System.Int32, mscorlib]]
00f531e0        1           12 ConsoleApplication1.HolderOf``1[[System.Object, mscorlib]]
Total 2 objects

Как мы видим, среда создала две различные специализации класса HolderOf<T> !dumpmt -md 00f53268 (HolderOf<int>)

!dumpmt -md 00f53268
EEClass: 00f514cc
Module: 00f52c5c
Name: ConsoleApplication1.HolderOf``1[[System.Int32, mscorlib]]
mdToken: 02000006  (C:\*path to samples*\InterfaceStubsTest.exe)
BaseSize: 0xc
ComponentSize: 0x0
Number of IFaces in IFaceMap: 0
Slots in VTable: 6
--------------------------------------
MethodDesc Table
   Entry MethodDesc      JIT Name
66ae6a30   66964968   PreJIT System.Object.ToString()
66ae6a50   66964970   PreJIT System.Object.Equals(System.Object)
66ae6ac0   669649a0   PreJIT System.Object.GetHashCode()
66b57940   669649c4   PreJIT System.Object.Finalize()
00f5c088   00f53250      JIT ConsoleApplication1.HolderOf``1[[System.Int32, mscorlib]]..ctor(Int32)
00f5c090   00f5325c     NONE ConsoleApplication1.HolderOf``1[[System.Int32, mscorlib]].GetPointer()

!dumpmt -md 00f531e0 (HolderOf<object>)

!dumpmt -md 00f531e0
EEClass: 00f51438
Module: 00f52c5c
Name: ConsoleApplication1.HolderOf``1[[System.Object, mscorlib]]
mdToken: 02000006  (C:\*path to samples*\InterfaceStubsTest.exe)
BaseSize: 0xc
ComponentSize: 0x0
Number of IFaces in IFaceMap: 0
Slots in VTable: 6
--------------------------------------
MethodDesc Table
   Entry MethodDesc      JIT Name
66ae6a30   66964968   PreJIT System.Object.ToString()
66ae6a50   66964970   PreJIT System.Object.Equals(System.Object)
66ae6ac0   669649a0   PreJIT System.Object.GetHashCode()
66b57940   669649c4   PreJIT System.Object.Finalize()
00f5c068   00f53154      JIT ConsoleApplication1.HolderOf``1[[System.__Canon, mscorlib]]..ctor(System.__Canon)
00f5c070   00f53160     NONE ConsoleApplication1.HolderOf``1[[System.__Canon, mscorlib]].GetPointer()

В вышеприведенном дампе, нас интересует HolderOf<T>.GetPointer(). Рассмотрим: >!dumpmd 00f5325c (HolderOf<int>.GetPointer())

!dumpmd 00f5325c
Method Name: ConsoleApplication1.HolderOf``1[[System.Int32, mscorlib]].GetPointer()
Class: 00f514cc
MethodTable: 00f53268
mdToken: 0600000b
Module: 00f52c5c
IsJitted: yes
CodeAddr: 01090318

!dumpmd 00f53160 (HolderOf<object>.GetPointer())

!dumpmd 00f53160
Method Name: ConsoleApplication1.HolderOf``1[[System.__Canon, mscorlib]].GetPointer()
Class: 00f51438
MethodTable: 00f53178
mdToken: 0600000b
Module: 00f52c5c
IsJitted: yes
CodeAddr: 010902b8

HolderOf<object> HolderOf<int>
MethodDesc 00f53160 00f5325c
CodeAddr 01090318 010902b8
Initiation type HolderOf1[[System.__Canon, mscorlib]]</td> <td>HolderOf1[[System.Int32, mscorlib]]
Итак, мы видим, что отличаются не только Methodtable, но и нативный код (CodeAddr).

А теперь самое интересное – куда делся System.Object для Holderof<object> ?! Что за System.__Canon? Знакомьтесь:

[Serializable()]
[ClassInterface(ClassInterfaceType.AutoDual)]
[ComVisible(true)]
internal class __Canon
{
}

Если кратко, то обычно говорят, что для ссылочных типов среда использует тип System.__Canon для шаринга кода.
Но не в этом дело. Серьезно.

Дело в том, что generic-типы могут содержать циклические зависимости от других типов, что чревато бесконечным созданием специализаций для кода. Например: >Generics cyclomatic dependencies

class GenericClassOne<T>
{
    private T field;
}

class GenericClassTwo<U>
{
    private GenericClassThree<GenericClassOne<U>> field
}

class GenericClassThree<S>
{
    private GenericClassTwo<GenericClassOne<S>> field
}
class Program
{
    static void Main(string[] args)
    {
        Console.WriteLine((new GenericClassTwo<object>()).ToString());
        Console.Read();
    }
}

Однако этот код не упадет и выведет GenericClassTwo`1[System.Object].

Так и что там про зависимости было? (примечание: мысли вслух).

Type loader (он же загрузчик типов) сканирует каждый generic-тип на наличие циклической зависимости и присваивает очередность (т.н. LoadLevel для класса). Хотя все специализации для ref-types имеют System.__Canon как аргумент типа — это следствие, а не причина.

Фазы загрузки (они же ClassLoadLevel):

enum ClassLoadLevel
{
    CLASS_LOAD_BEGIN,
    CLASS_LOAD_UNRESTOREDTYPEKEY,
    CLASS_LOAD_UNRESTORED,
    CLASS_LOAD_APPROXPARENTS,
    CLASS_LOAD_EXACTPARENTS,
    CLASS_DEPENDENCIES_LOADED,
    CLASS_LOADED,
    CLASS_LOAD_LEVEL_FINAL = CLASS_LOADED,
};

Для SSLCI (Rotor) код, ответственный за сканирование находится в файле sscli20/clr/src/vm/Generics.cpp: >Generics.cpp

BOOL Generics::CheckInstantiationForRecursion(const unsigned int nGenericClassArgs, const TypeHandle pGenericArgs[])
{
    CONTRACTL
    {
        NOTHROW;
        GC_NOTRIGGER;
    }
    CONTRACTL_END;

    if (nGenericClassArgs == 0)
        return TRUE;


    _ASSERTE(pGenericArgs);


    struct PerIterationData {
        const TypeHandle * genArgs;
        int index;
        int numGenArgs;
    };

    PerIterationData stack[MAX_GENERIC_INSTANTIATION_DEPTH];
    stack[0].genArgs = pGenericArgs;
    stack[0].numGenArgs = nGenericClassArgs;
    stack[0].index = 0;
    int curDepth = 0;


    // Walk over each instantiation, doing a depth-first search looking for any
    // instantiation with a depth of over 100, in an attempt at flagging
    // recursive type definitions.  We're doing this to help avoid a stack
    // overflow in the loader.
    // Avoid recursion here, to avoid a stack overflow.  Also, this code
    // doesn't allocate memory.
    while(curDepth >= 0) {
        PerIterationData * cur = &stack[curDepth];
        if (cur->index == cur->numGenArgs) {
            // Pop
            curDepth--;
            if (curDepth >= 0)
                stack[curDepth].index++;
            continue;
        }
        if (cur->genArgs[cur->index].HasInstantiation()) {
            // Push
            curDepth++;
            if (curDepth >= MAX_GENERIC_INSTANTIATION_DEPTH)
                return FALSE;
            stack[curDepth].genArgs = cur->genArgs[cur->index].GetInstantiation();
            stack[curDepth].numGenArgs = cur->genArgs[cur->index].GetNumGenericArgs();
            stack[curDepth].index = 0;
            continue;
        }

        // Continue to the next item
        cur->index++;
    }
    return TRUE;
}

Для CoreCLR код изменился в сторону ООП :)

Итак, разобрались: ссылочные типы имеют шаринг кода, значимые – нет… А почему? Если все сводится к размеру типа (ref – размер слова; In32 – 4 байта, double – 8 байт и т.д.), тогда можно для DateTime и long расшарить.

Во-первых, это неправильно с точки зрения семантики. Во-вторых, разработчики CLR решили этого не делать.

Generic method stubs

Мы рассмотрели специализацию кода для generic-типов, а как насчет методов? Как найти отдельные методы вне класса? Рассмотрим пример: >Generic methods

class Program
{
    static void Main(string[] args)
    {
        var refTypeHolder = new HolderOf();

        Test(refTypeHolder);
        Test2(refTypeHolder);
        Console.Read();
    }

    [MethodImpl(MethodImplOptions.NoInlining)]
    static void Test(HolderOf typeHolder)
    {
        for (int i = 0; i < 10; i++)
        {
            typeHolder.GetPointer<Program>();
        }
    } // place breakpoint

    [MethodImpl(MethodImplOptions.NoInlining)]
    static void Test2(HolderOf typeHolder)
    {
        for (int i = 0; i < 10; i++)
        {
            typeHolder.GetPointer<object>();
        }
    } // place breakpoint
}

class HolderOf
{
    [MethodImpl(MethodImplOptions.NoInlining)]
    public void GetPointer<T>()
    {
        Console.WriteLine(typeof(T));
    }
}

В точке останова в окне Disassembly для метода Test() можно увидеть следующее:

00000045  mov         ecx,dword ptr [ebp-3Ch]
00000048  mov         edx,10031B8h
0000004d  cmp         dword ptr [ecx],ecx
0000004f  call        FFE8BF40

А для Test2() — следующее:

00000045  mov         ecx,dword ptr [ebp-3Ch]
00000048  mov         edx,1003574h
0000004d  cmp         dword ptr [ecx],ecx
0000004f  call        FFE8BE40

Регистр ECX содержит указатель на this (calling convention — FastCall), но ведь GetPointer() имеет ноль аргументов, что же тогда записывается в EDX?!

Исследуем: >!dumpmd 10031B8 (from Test())

!dumpmd 10031B8
Method Name: ConsoleApplication1.HolderOf.GetPointer[[ConsoleApplication1.Program, InterfaceStubsTest]]()
Class: 01001444
MethodTable: 01003118
mdToken: 0600000e
Module: 01002c5c
IsJitted: no
CodeAddr: ffffffffffffffff

!dumpmd 1003574 (from Test2())

!dumpmd 1003574
Method Name: ConsoleApplication1.HolderOf.GetPointer[[System.Object, mscorlib]]()
Class: 01001444
MethodTable: 01003118
mdToken: 0600000e
Module: 01002c5c
IsJitted: no
CodeAddr: ffffffffffffffff

Ага! передается структура MethodDesc, которая содержит в себе указатель на MethodTable (хочу заметить — оба дескриптора указывают на один и тот же MethodTable 0x01003118) и служит источником метаданных.

Таким образом, при вызове generic-методов, передается дополнительный параметр с MethodDesc. Сами адреса FFE8BF40 и FFE8BE40 являются трамплином, который отдает (forward) реальный специализированный (для int, object и т.д.) нативный код.

Т.к. сам дескриптор также хранит в себе generic-параметры, то получается еще и экономия на количестве передаваемых аргументов в случае, например, нескольких generic-параметров Some<T, TU, TResult>().
